La ventilation mécanique contrôlée (VMC) garantit un air sain, limite l’humidité, prévient moisissures et odeurs dans toutes les pièces. Mais est-il possible de brancher une VMC sans interrupteur ?
Oui, cela est possible, la mise en route devient automatique, vous évitez les oublis, et vous gagnez en confort. Concrètement, un raccordement direct et conforme à la NF C 15-100 assure un renouvellement d’air continu, surtout avec une VMC hygroréglable qui accélère en cas de douche ou de cuisson.
Dans cet article, vous verrez les étapes de raccordement pas à pas et le matériel indispensable, puis les précautions de sécurité et les astuces de contrôle. Vous découvrirez enfin les avantages et inconvénients d’un système sans interrupteur pour choisir sereinement.
• Le branchement direct sur le circuit principal assure un fonctionnement permanent de la VMC
• Couper le disjoncteur général avant toute intervention est impératif pour la sécurité
• La phase est généralement marron ou rouge, le neutre bleu, et la terre jaune-vert
• Un câblage propre et sécurisé évite les dysfonctionnements et prolonge la durée de vie
• Le montage doit respecter la norme NF C 15-100 et les instructions du fabricant
• Un capteur hygroréglable permet d’ajuster automatiquement la vitesse de la VMC
Tableau des étapes pour brancher une VMC sans interrupteur
| Étape | Action à réaliser | Points clés à respecter |
|---|---|---|
| 1. Sécurité | Couper le disjoncteur général | Vérifier l’absence de tension avec un testeur ou multimètre |
| 2. Préparation | Tirer un câble 3G1,5 mm² depuis le tableau | Protéger le circuit avec un disjoncteur 2 A dédié |
| 3. Dénudage des fils | Préparer la phase (rouge/marron), le neutre (bleu) et la terre (jaune-vert) | Laisser assez de longueur pour le bornier, éviter toute tension mécanique |
| 4. Branchement au caisson | Fixer le caisson sur support anti-vibratile, puis raccorder les fils | Terre → borne terre, Neutre → borne N, Phase → borne L |
| 5. Options vitesse | Si VMC double flux ou hygroréglable, raccorder le fil commande (souvent noir) | Suivre le schéma fourni par le fabricant |
| 6. Fermeture et gaines | Refermer le capot du caisson et fixer les gaines d’extraction | Utiliser joints mousse pour étanchéité et meilleure efficacité |
| 7. Vérifications | Réactiver le disjoncteur, tester l’aspiration avec une feuille ou un ruban | Contrôler la tension 230 V et tester le différentiel |
Quelles sont les étapes pour brancher une VMC sans interrupteur ?
Le branchement direct sur le circuit principal évite toute manipulation quotidienne et garantit un fonctionnement permanent, à simple ou double flux selon le modèle choisi. Chaque phase doit être suivie avec rigueur pour respecter la norme NF C 15-100 et protéger le moteur contre toute surtension.
Préparation du circuit électrique
Avant de chausser les gants et de sortir le tournevis, coupez le disjoncteur général : c’est la première mesure de sécurité pour éviter tout risque d’électrocution. Vérifiez l’absence de tension à l’aide d’un multimètre ou d’un testeur. La VMC se branche généralement sur un circuit dédié de 2 × 1,5 mm², protégé par un disjoncteur 2 A ou 16 A selon la puissance indiquée par le fabricant.
Dénudez ensuite les fils : le conducteur phase (marron ou rouge), le neutre (bleu) et le terre (jaune-vert). Prévoyez assez de longueur pour atteindre le bornier du groupe VMC sans tension mécanique sur les gaines. Si votre installation dispose d’une gaine technique logement (GTL), tirez le câble depuis le tableau jusqu’au plafond de la pièce humide à ventiler.
Pensez à repérer la borne dédiée à la vitesse « grande » ou « petite » si la VMC propose deux régimes. En l’absence d’interrupteur, le changement de vitesse repose souvent sur un capteur d’humidité (hygroréglable) intégré, d’où l’importance d’un câblage propre et sécurisé. Placez enfin un domino ou un bornier Wago pour chaque fil ; cette préparation simplifie la dernière connexion et réduit les erreurs de branchement.

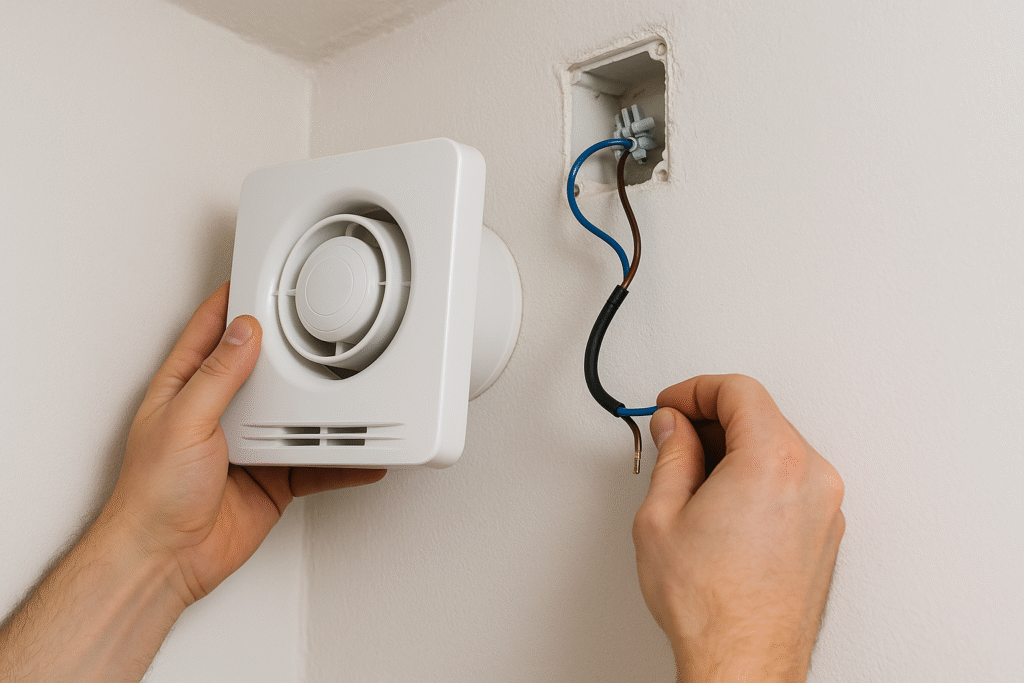

Raccordement de la VMC au circuit

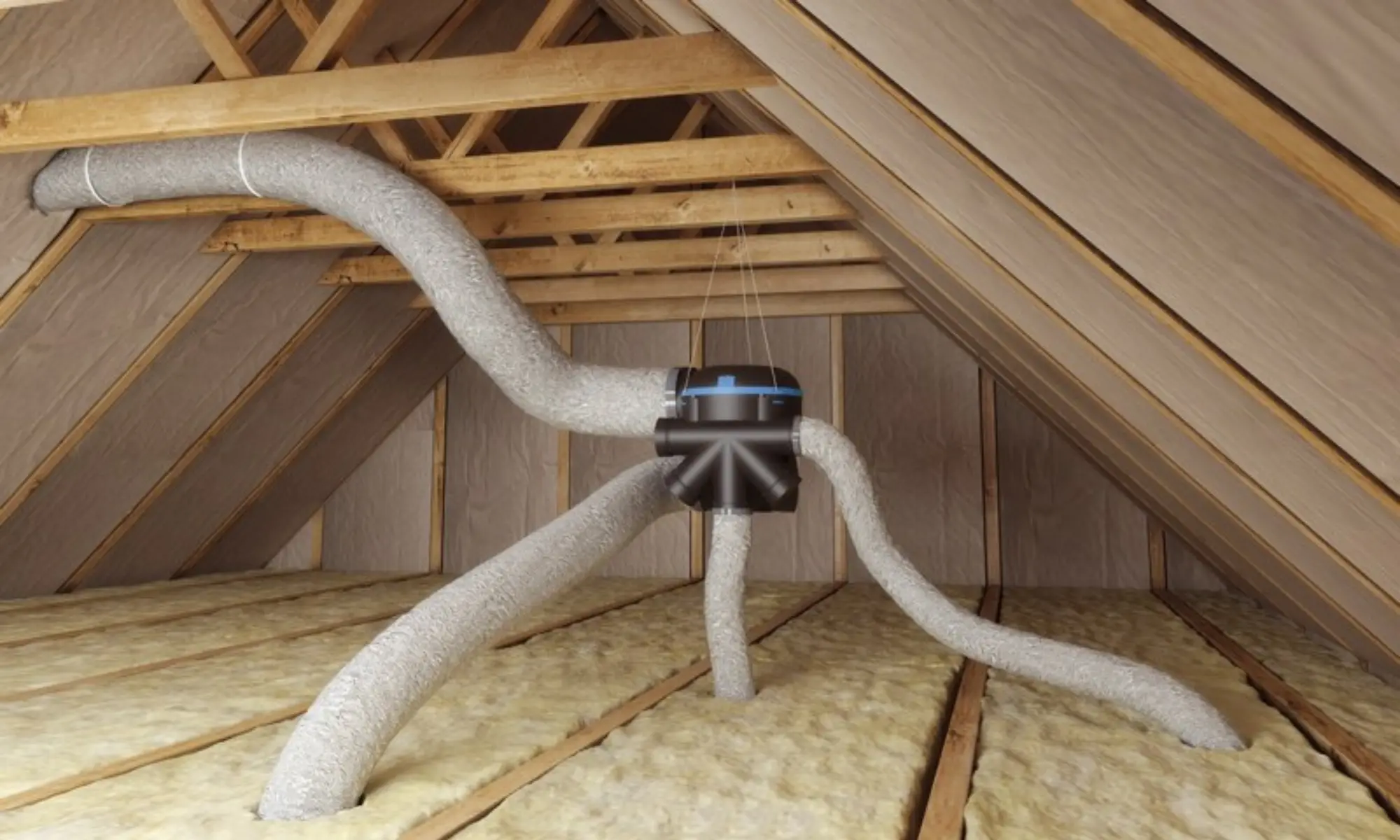

Placez le caisson de la VMC dans les combles ou un faux plafond, sur un support anti-vibratile pour limiter le bruit. Branchez d’abord le fil de terre sur la borne adéquate : c’est une précaution essentielle pour protéger le moteur et l’utilisateur. Connectez ensuite le neutre bleu à la borne « N » et la phase marron à la borne « L » ou « P » ; respectez scrupuleusement le schéma fourni par le fabricant.
Si le modèle dispose d’une double vitesse, un fil commande supplémentaire (généralement noir) partira vers un capteur ou vers le tableau pour les versions à détection automatique. Dans le cas d’une VMC hygroréglable, la carte électronique gère d’elle-même la vitesse grâce au taux d’humidité ; il suffit donc de raccorder les trois conducteurs classiques.

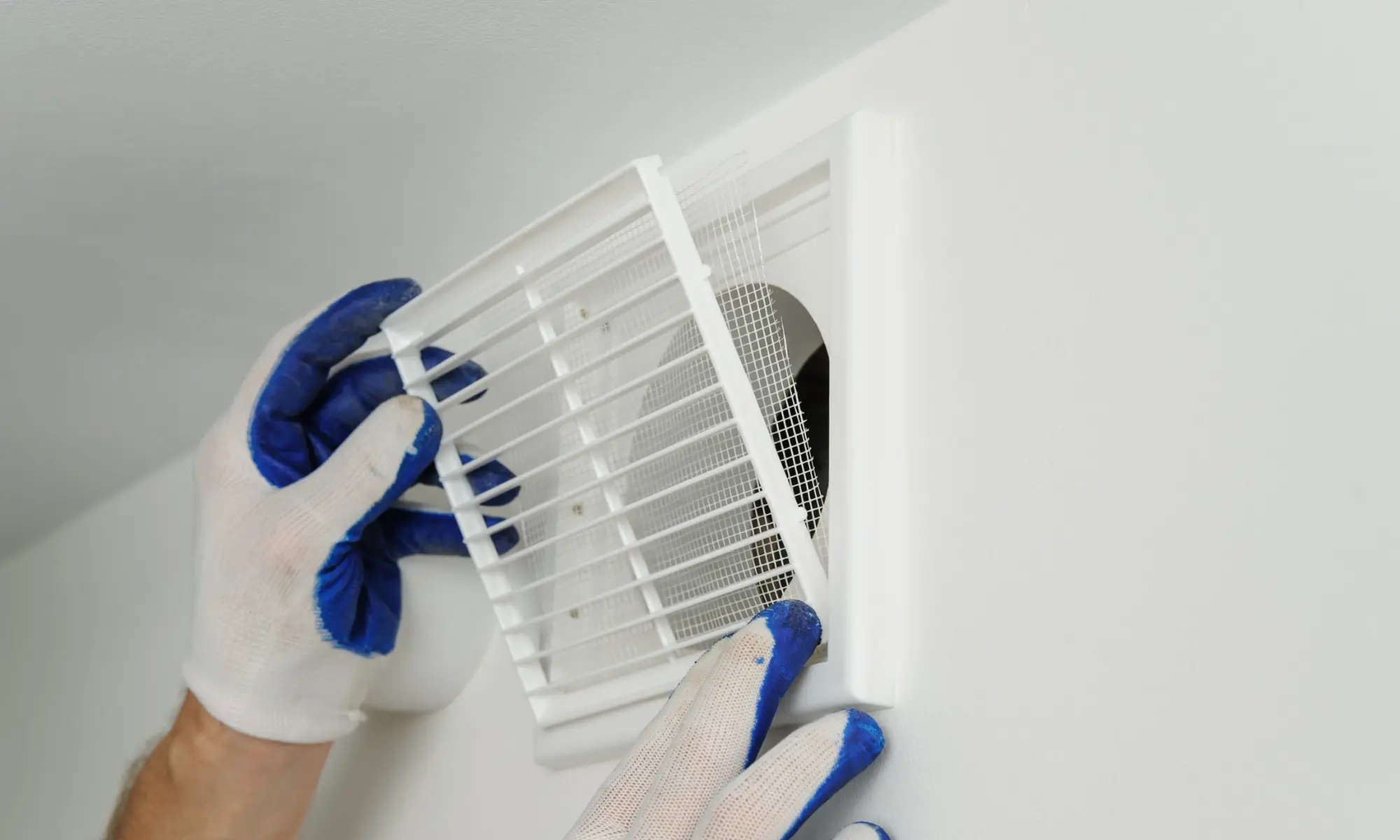

Insérez les câbles dans les presses-étoupes afin d’éviter le cisaillement. Serrez correctement les vis du bornier, sans forcer pour ne pas écraser les brins de cuivre. Refermez le capot du caisson, puis accrochez les gaines d’extraction sur les bouches placées dans la cuisine, la salle de bain ou le WC. Un joint mousse garantit l’étanchéité et améliore l’efficacité énergétique du système.
Vérifications finales après le branchement
Réactivez le disjoncteur et contrôlez l’intensité consommée : elle doit correspondre aux données constructeur. Approchez un ruban léger de la bouche d’extraction ; il doit être aspiré en permanence. Vérifiez ensuite la présence d’air neuf à la grille d’entrée située dans le séjour ou les chambres, preuve que le renouvellement fonctionne correctement.
Mesurez la tension au bornier : vous devez obtenir 230 V entre phase et neutre. Si le moteur ne démarre pas, coupez immédiatement l’alimentation et inspectez les connexions. Un bruit anormal ou des vibrations excessives indiquent souvent un serrage insuffisant ou une gaine mal fixée.
Pour finir, contrôlez le différentiel : déclenchez le test « T » afin de garantir la protection du circuit. Notez la date de l’intervention sur le tableau électrique ; cette trace écrite facilitera le suivi d’entretien annuel recommandé pour conserver une ventilation efficace et économique.
Découvrez aussi : Quelle est la meilleure alarme maison sans abonnement ? et Ixina ou Schmidt : quelle cuisine choisir ?
Quels sont les outils nécessaires pour le branchement d’une VMC sans interrupteur ?
Un outillage adapté permet un montage rapide tout en sécurisant l’intervention. Voici l’inventaire des éléments que tout bricoleur, amateur ou professionnel, doit préparer avant de commencer.
| Outil / Matériel | Fonction principale | Conseil d’utilisation |
|---|---|---|
| Pince à dénuder | Retirer l’isolant des conducteurs | Réglez la butée pour ne pas entamer le cuivre |
| Tournevis isolé | Serrer bornier et domino | Vérifiez la tension 1000 V sur le manche |
| Testeur de tension | Contrôler l’absence de courant | Testez-le sur une prise avant chaque usage |
| Dominos ou Wago | Connexion rapide des fils | Choisissez un modèle adapté à la section |
| Câble 3G1,5 mm² | Alimentation VMC | Privilégiez un câble rigide pour un meilleur maintien |
| Disjoncteur 2 A ou 16 A | Protection du circuit | Respectez le calibre préconisé par le fabricant |
Quels sont les risques et précautions à prendre pour un branchement de VMC sans interrupteur ?
Supprimer l’interrupteur réduit la manipulation humaine mais n’annule pas les dangers liés à l’électricité. L’absence de coupure locale impose de couper systématiquement le courant au tableau avant toute intervention. Portez des gants isolants, travaillez à bonne hauteur et sécurisez l’échelle.
Veillez à respecter la couleur des fils : inverser phase et neutre peut créer un retour de courant dangereux. Utilisez un détecteur de présence d’humidité pour ajuster la vitesse automatique ; un défaut de capteur ferait tourner le moteur en continu à grande vitesse, augmentant le bruit et la consommation d’énergie.
Enfin, vérifiez régulièrement le serrage des dominos : un bornier desserré chauffe et peut provoquer un départ de feu.
